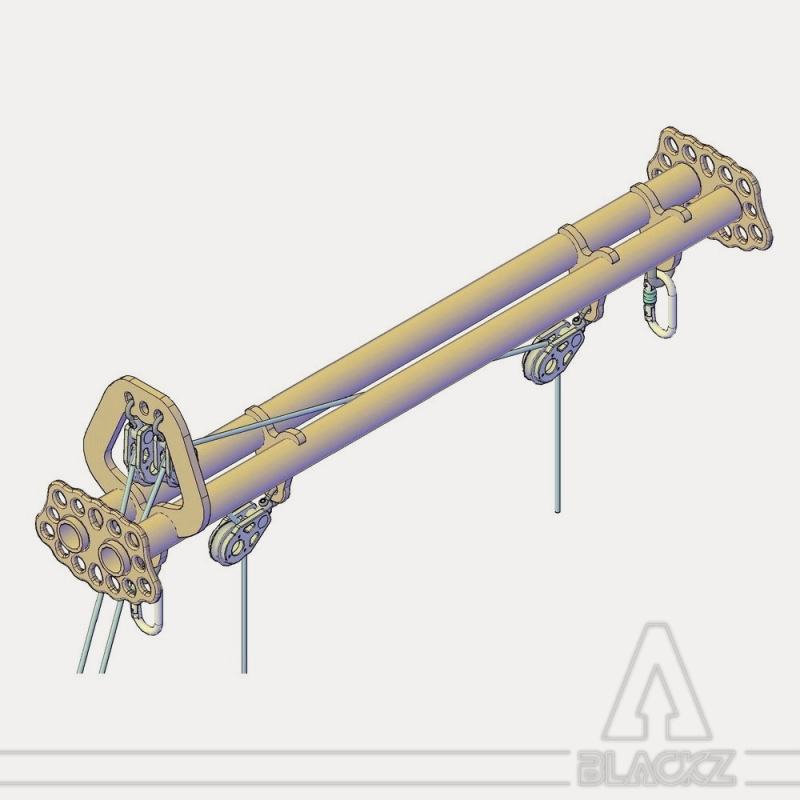

Barre d'écart de Trapèze Ballant en alu

BARRE D'ECART Acrobatique pour agrès "BALLANT" avec 2 roulements et 2 butées et à billes pour le trapèze ballant et le trapèze Washington.

Destinée à la pratique des Arts du Cirques pour les professionnels et les écoles de cirque.
Elles peuvent également être utilisés pour les vols et le levage humain dans le cadre de spectacles ainsi que pour la cascade et les effets spéciaux.

Cette barre d'écart permet de remonter les poulies de longes pour éviter les conflits de cordages

Description

Cette barre d'écart rigide, efficace et robuste est avant tout destinée aux techniques de trapèze ballant.

Elle intègre une plaque de suspension rehaussée qui permettent de dévier les poulies et les longes en dehors du parcours du trapèze.

Les accroches du trapèze sont réalisées à partir de manilles INOX, chacune étant est munie d'un roulement à billes monté sur l'axe de la manille et d'une butée à billes montée latéralement, afin de reprendre correctement les efforts horizontaux dûs aux angles des trapèzes ballants.

La butée à billes permet de préserver l'usure de la partie latérale de la manille.

La manille Lyre WICHARD 12 mm en INOX est munie d'une système de bloquage automatique à chaque quart de tour.

Détails

Destinée à l'accroche des agrès aériens ballants (Trapèzes ballants, trapèze volant, trapèze Washington, anneaux aériens, etc.),
cette barre d'écart en aluminium est particulièrement bien conçue et intègre plusieurs innovations :

* Les manilles sont en INOX et munies d'un axe auto-bloquant
* Chaque manille est munie d'une butée à billes pour une meilleure reprise de la force latérale
* Les barres en alu de 50 mm sont très rigides et robustes, elles acceptent l'accroche des longes en partie centrale
* Les anneaux d'accroche des poulies de longes sont optimisés pour recevoir directement les manilles INOX des poulies
* Les trous de 18 mm peuvent pour recevoir des poulies de 50 à 60 mm de diamètre, munies de manilles lyres auto-bloquantes de 6 à 8 mm.
* Les anneaux d'accroche des poulies de longes sont décentrés pour offrir :
. - Soit une position symétrique des doubles longes en tenant compte du décalage induit par les poulies
. - Soit une position asymétrique de la mono-longe qui peut être ajustée de 100 mm en utilisant la barre dans l'autre sens.
* Les plaques latérales compactes, munies de 14 trous, permettent de gérer facilement les angles des suspentes et des haubans.
* Ces plaques peuvent recevoir des vis M20 dans le cadre des montages sur poteaux rigides, pour des installations de type "haubanée vers le haut" notamment.
* La conception adéquate de la géométrie permet aux longes de moins frictionner sur des parties métalliques trop agressives.

Kit livré

Ce kit contient uniquement : La barre d'écart et ses deux manilles inox sur roulements.

Option : Poulies RONSTAN CORE 60

Les poulies RONSTAN Core taille 60 mm sont disponibles en option en cliquant ci-dessous dans les produits associés.

Les manilles lyres WICHARD Inox 6 mm - autobloquantes 1/4 de tour - pour les CORE 60 - sont disponibles en option en cliquant ci-dessous dans les produits associés.

Caractéristiques

* Longueur entre-axe des manilles : 100 cm
* Longueur hors tout : 120 cm
* Diamètre des tubes : 50 mm
* Distance entre les doubles longes : 620 mm
* Diamètre des trous pour les accroches des poulies : 18 mm
* Compatibles avec les manilles INOX de 6 et de 8 mm
* Couleur : Noir - Peinture cuite par Thermolaquage
* Coefficient d'Utilisation : 4
* Respecte les règles de l'art acrobatiques et la Directive Machine 2006-42-CE
* Axe de travail : dans l'axe du ballant (voir notice)
* Masse : 5,85 kg

Resistance de la barre aux points d'accroche du trapèze : Pour l'ensemble (2 points) :
* CMU / WLL : 1500 daN (kg)
* CmR / MBS : 6000 daN (kg)

Resistance de la barre au centre pour les longes (Par point) :
* CMU / WLL : 1000 daN (kg)
* CmR / MBS : 4000 daN (kg)

Autres options possibles sur demande

​* Couleur : autres couleurs ou finition brute - sur demande
* Autres positions des points ou autres largeurs - sur demande

.
