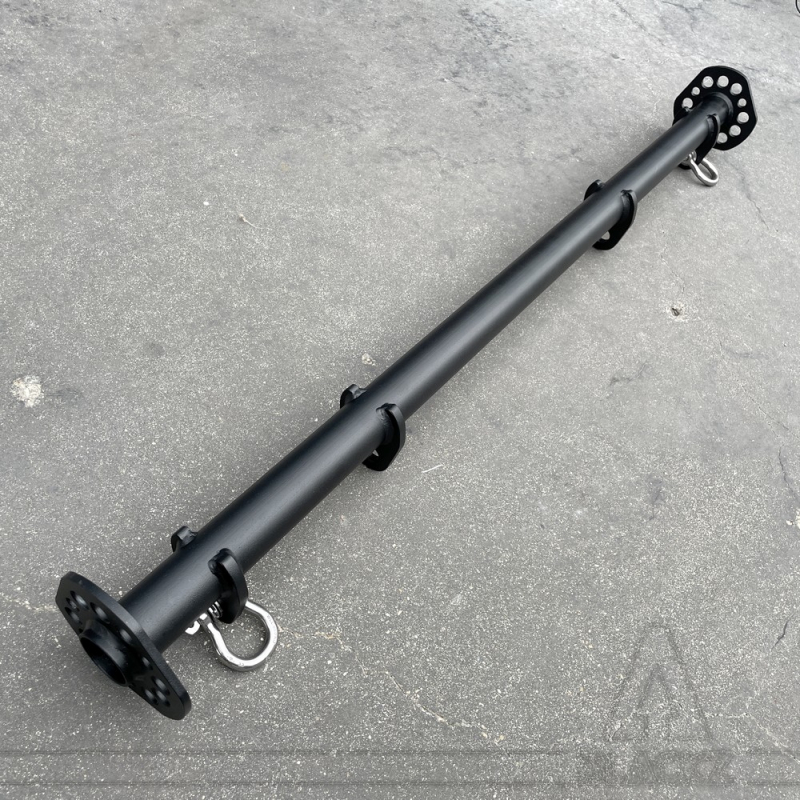

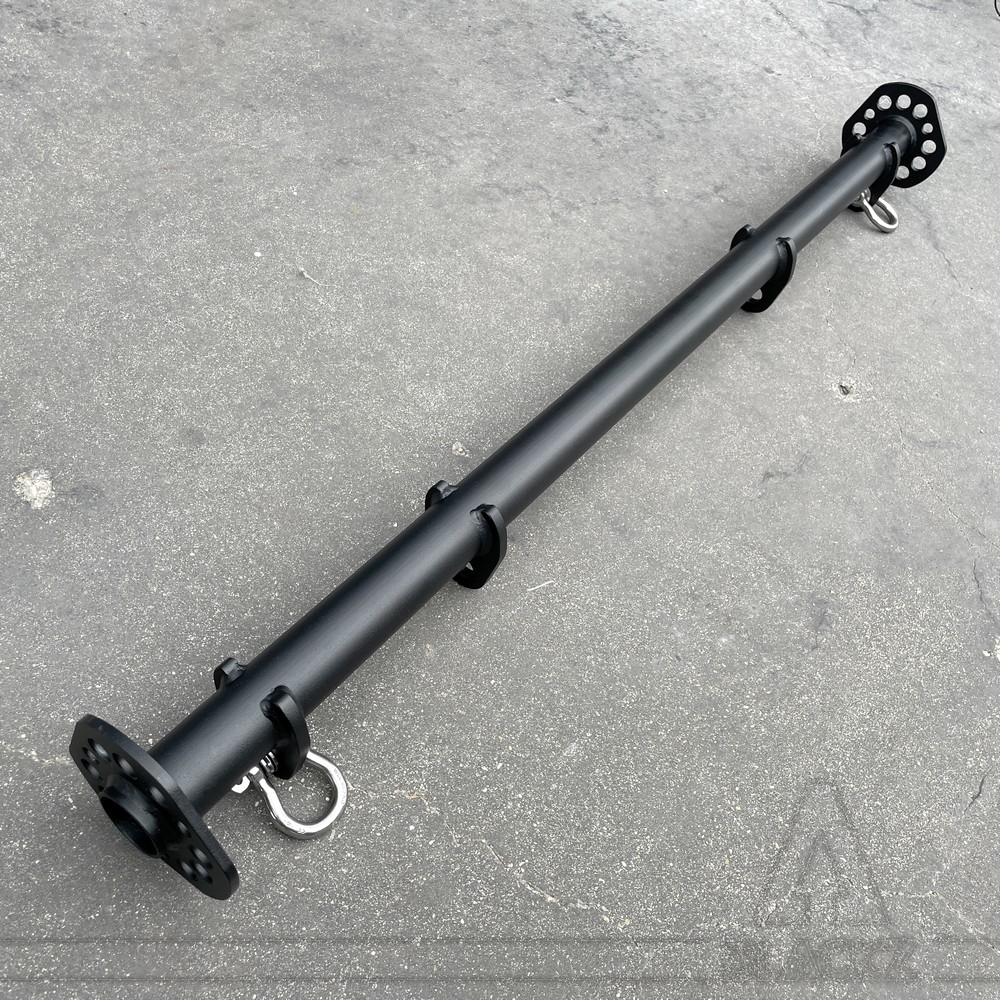

Barre d'écart de Trapèze Ballant en acier

BARRE D'ECART Acrobatique pour agrès "BALLANT" avec 4 roulements et 2 butées et à billes pour le trapèze ballant et le trapèze Washington.

Destinée à la pratique des Arts du Cirques pour les professionnels et les écoles de cirque.
Elles peuvent également être utilisés pour les vols et le levage humain dans le cadre de spectacles ainsi que pour la cascade et les effets spéciaux.

Cette barre d'écart apporte une grande compacité et une belle modularité.

Description

Cette barre d'écart simple, efficace et robuste est avant tout destinée aux techniques de trapèze ballant.

Elle est conçue pour pouvoir accueillir en option ses plaques de suspensions qui permettent de dévier les poulies et les longes en dehors du parcours du trapèze.

Les accroches du trapèze sont réalisées à partir de manilles INOX, chacune étant est munie de 2 roulements à billes montés parallèlement sur l'axe de la manille
et d'une butée à billes montée latéralement, afin de reprendre correctement les efforts horizontaux dûs aux angles des trapèzes ballants.

La butée à billes permet de préserver l'usure de la partie latérale de la manille.

La manille lyre WICHARD 10 mm en INOX est munie d'une système de blocage automatique à chaque quart de tour.

Détails

Destinée à l'accroche des agrès aériens ballants (Trapèzes ballants, trapèze volant, trapèze Washington, anneaux aériens, etc.),
cette barre d'écart de fabrication simple et robuste en acier est particulièrement bien conçue et intègre plusieurs innovations :

* Les manilles sont en INOX et munies d'un axe auto-bloquant
* Chaque manille est munie de deux roulements à billes parallèles pour une meilleure reprise du couple latéral
* Chaque manille est munie d'une butée à billes pour une meilleure reprise de la force latérale
* La barre en acier de 48 mm est discrète et robuste, elle accepte l'accroche des longes en partie centrale
* Les anneaux d'accroche des poulies de longes sont optimisés pour recevoir directement les manilles INOX des poulies
* Les anneaux d'accroche des poulies de longes sont décentrés pour offrir :
. - Soit une position symétrique des doubles longes en tenant compte du décalage induit par les poulies
. - Soit une position asymétrique de la mono-longe qui peut être ajustée de 100 mm en utilisant la barre dans l'autre sens.
* Les trous de 17 mm sont optimisés pour recevoir des poulies de 50 à 60 mm de diamètre, munies de manilles lyres auto-bloquantes de 6 à 8 mm.
* Les plaques latérales compactes, munies de 12 trous ( 9 trous de 17 mm et 3 trous de 12,5 mm), permettent de gérer facilement les angles des suspentes et des haubans.
* Ces plaques sont prévues pour recevoir 3 vis M12 dans le cadre des montages sur poteaux rigides, pour des installations de type "haubanée vers le haut" notamment.
* La conception adéquate de la géométrie permet aux longes de ne pas frictionner sur des parties métalliques trop agressives.

Kit livré

Ce kit contient uniquement : La barre d'écart et ses deux manilles inox sur roulements.

Option : Plaques pour poulies

En option, la barre d'écart peut être équipée de deux plaques de suspension qui permettent de mieux gérer les axes des longes et des poulies. Leur but est de pouvoir remonter les poulies afin que le ballant du trapèze ne soit pas en contact avec les longes et que les poulies ne fassent pas obstacles aux câbles de suspension.

Ces plaques en acier allongent l'ensemble de 275 mm et pèsent autour de 2,3 kg avec 4 maillons rapides N 9 mm.

Elles sonr articulées par les maillons afin de s'orienter selon l'angle des suspentes, sans forcer.
Lors du rangement et du transport, elles se remplient correctement le long de la barre.

Option : Poulies RONSTAN CORE 60

Les poulies RONSTAN Core taille 60 mm sont disponibles en option en cliquant ci-dessous dans les produits associés.

Les manilles lyres WICHARD Inox 6 mm - autobloquantes 1/4 de tour - pour les CORE 60 - sont disponibles en option en cliquant ci-dessous dans les produits associés.

Option : Système d'haubanage par le haut

De nombreux montages sont possibles en boulonnant la barre d'écart sur des poteaux dirigés vers le haut.

Ceci permet d'éviter les haubans vers le bas et de libérer l'espace de travail acrobatique.

En cas de besoin d'une configuration sur mesures, merci de nous contacter.

Caractéristiques

* Longueur entre-axe des manilles : 100 cm
* Longueur hors tout : 120 cm
* Diamètre du tube : 48,3 mm
* Distance entre les doubles longes : 500 mm
* Diamètre des trous pour les accroches des poulies : 17 mm
* Compatibles avec les manilles INOX de 6 et de 8 mm
* Couleur : Noir - Peinture cuite par Thermolaquage
* Coefficient d'Utilisation : 4
* Respecte les règles de l'art acrobatiques et la Directive Machine 2006-42-CE
* Axe de travail : dans l'axe du ballant (voir notice)
* Masse : 5,75 kg

Résistance de la barre aux points d'accroche du trapèze : Pour l'ensemble (2 points) :
* CMU / WLL : 1500 daN (kg)
* CmR / MBS : 6000 daN (kg)

Résistance de la barre au centre pour les longes (Par point) :
* CMU / WLL : 1000 daN (kg)
* CmR / MBS : 4000 daN (kg)

Autres options possibles sur demande

​* Couleur : autres couleurs ou finition brute - sur demande
* Autres positions des points ou autres largeurs - sur demande

.
