PLAQUE D'ANCRAGE pour renvoi de poulie

La gestion des doubles longes de sécurité acrobatiques avec une poulie double pose de nombreux problèmes de frictions et de mauvais placement de la poulie.

L'usage de deux poulies simples placées côte à côte est toujours préférable à l’utilisation d'une poulie double.

Mais le positionnement de ces poulies dans l'espace n'est pas toujours évident.

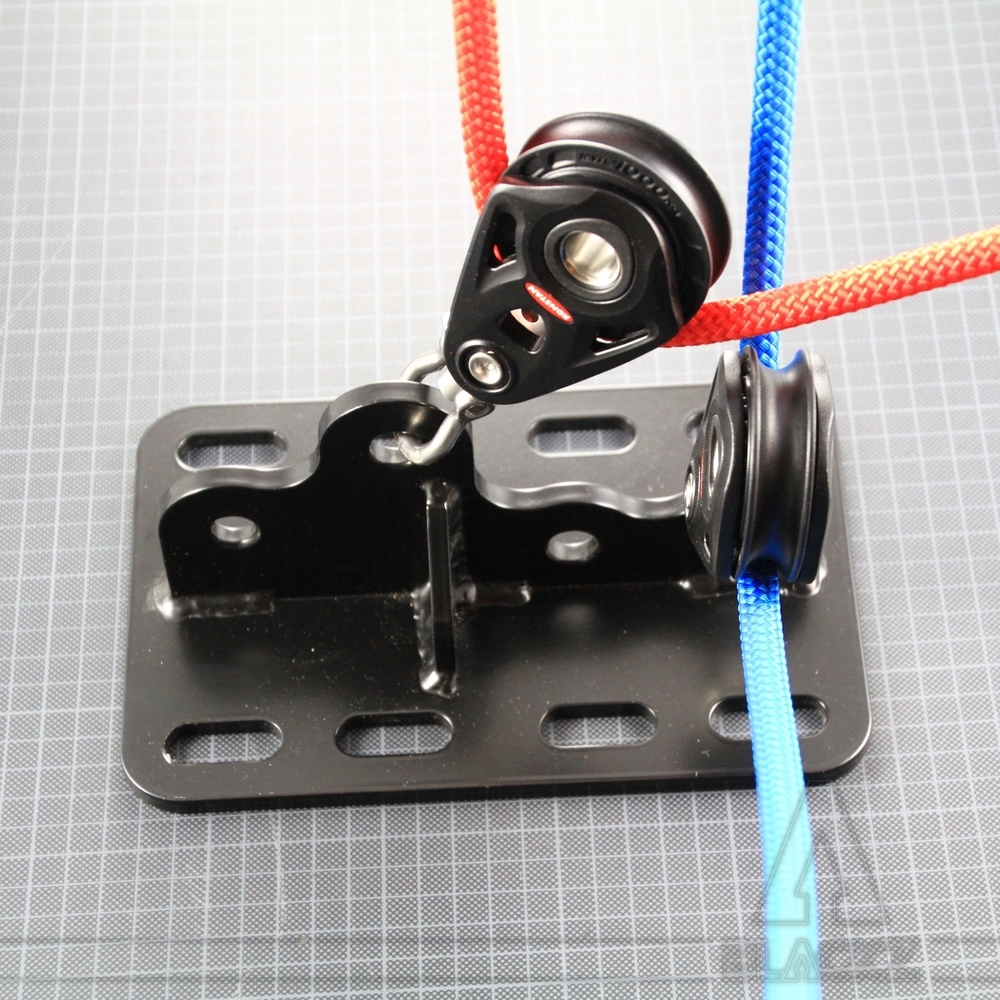

Cette plaque a donc été développée spécialement afin de séparer les deux poulies simples et les deux cordages pour éviter les frictions et les chocs

Principe et avantages

Les deux poulies simples sont écartées l'une de l'autre pour leur laisser une grande liberté de débattement, d'angle et de rotation.

Elles peuvent donc agir indépendamment pour s'aligner automatiquement avec les efforts dans les cordages et accompagner les mouvements de l'acrobate, y compris en dehors du plan d'installation des longes (devant et derrière).

Elles peuvent être placées à des hauteur différentes de sorte que le cordage qui est dirigé vers l'acrobate passe naturellement en-dessous du cordage qui passe à l'horizontale vers la troisième poulie. Évitant de ce fait les frictions entre cordages, même en cas d'utilisation de type "ballant".

Les trous de fixation de 17 mm (épaisseur 6 mm) ont été optimisés pour accueillir directement les manilles lyres INOX des poulies de voile. Exemple : Manilles Lyre WICHARD autobloquantes montés sur des poulies RONSTAN CORE 60 ou 75.

Spécifications

* Plaques en acier soudées de 6 mm
* Trous pour les connexions de 17 mm
* Trous oblongs de fixation de 14 mm
* Vis ou goujons M12 conseillées pour l'ancrage
* Couleur : Noir
* CMU / WLL : 1000 daN (kg), par point d'accroche, à la verticale
* CMU / WLL : 700 daN (kg), par point d'accroche, à 45°
* CMU / WLL : 1500 daN (kg), globalement, à la verticale
* CMU / WLL : 1100 daN (kg), globalement, à 45°
* CmR / MBS : 4000 daN (kg)
* En fonction de la qualité du support et des ancrages
* A fixer par au moins 4 points d'ancrages sur le support
* 8 trous d'ancrages ont été prévus afin de s'adapter aux contraintes du site
