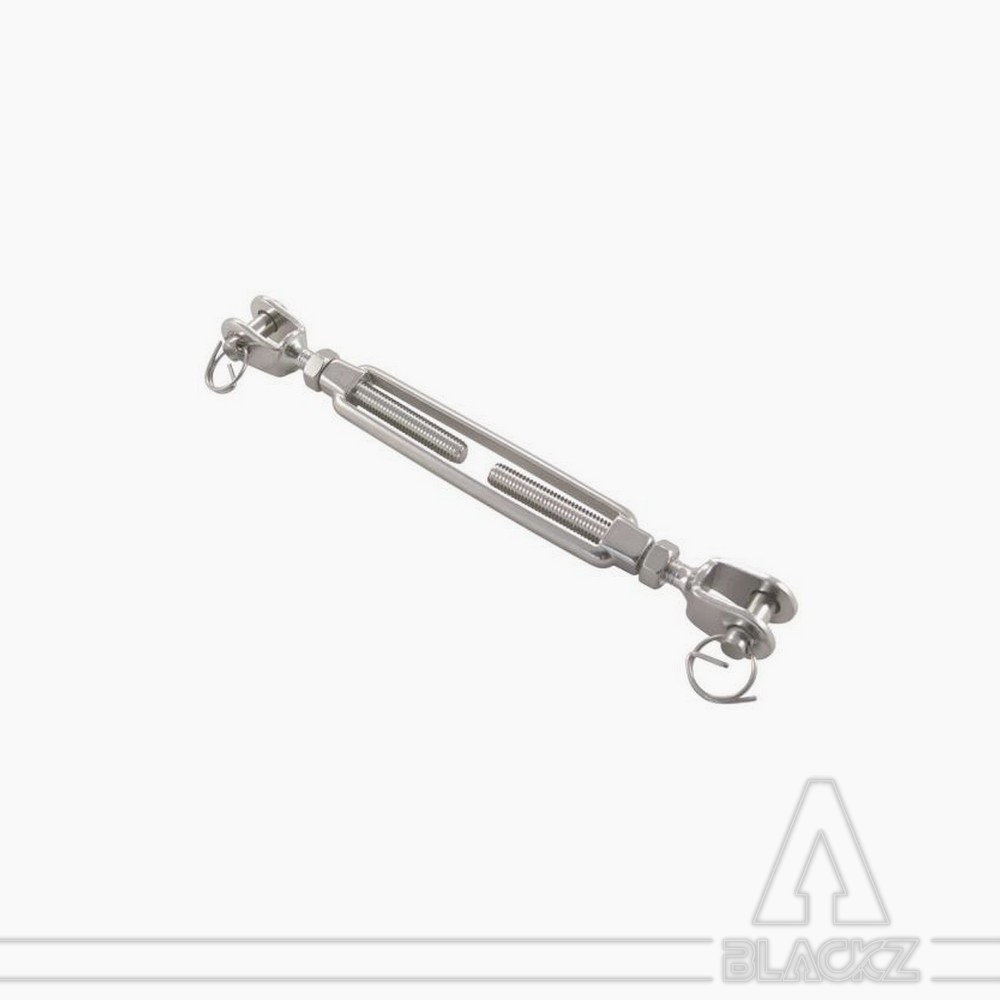

Tendeur à lanterne INOX chape-chape 570kg

Expédié sous 24h !

Produit neuf

BZ-MT-C-C-M12

22,80 €


19,00 € HT

Tendeur à lanterne INOX A4.

Le tendeur à lanterne appelé aussi ridoir ou tendeur à cage est proposé ici en version inox A4. Il est parfaitement adapté à un usage extérieur.

Ici en version Chape-chape.

Spécifications

 - Matière : acier inoxydable grade A4
- Filetage : M12
​ - Terminaisons : chape-chape

Nous vous recommandons de ne pas faire travailler les ridoirs au maximum de leur course, prévoyez toujours une marge de sécurité.

Si vous ne voyez pas le modèle que vous souhaitez, n'hésitez pas à nous contacter pour connaître le tarif et le délais de disponibilité.

LongueurL1-L2 : 300-460 mm
Largeurchape (iB) : 14 mm
Profondeurchape (iL) : 20 mm
DiamètreAxe de la chape : 12 mm
Ø de la visM12
MatièreInox
CMU570 kg
Coefficient5
Rupture2300 daN
CouleurGris
Poids590 g
VersionChape - Chape
