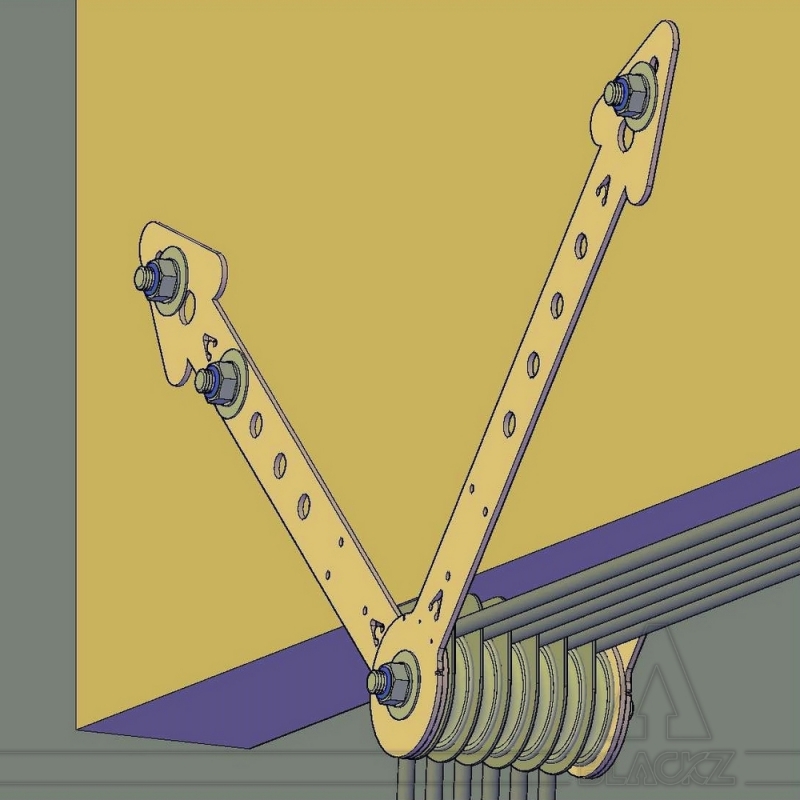

Accroche Poutres Bois avec Renvoi de Poulies

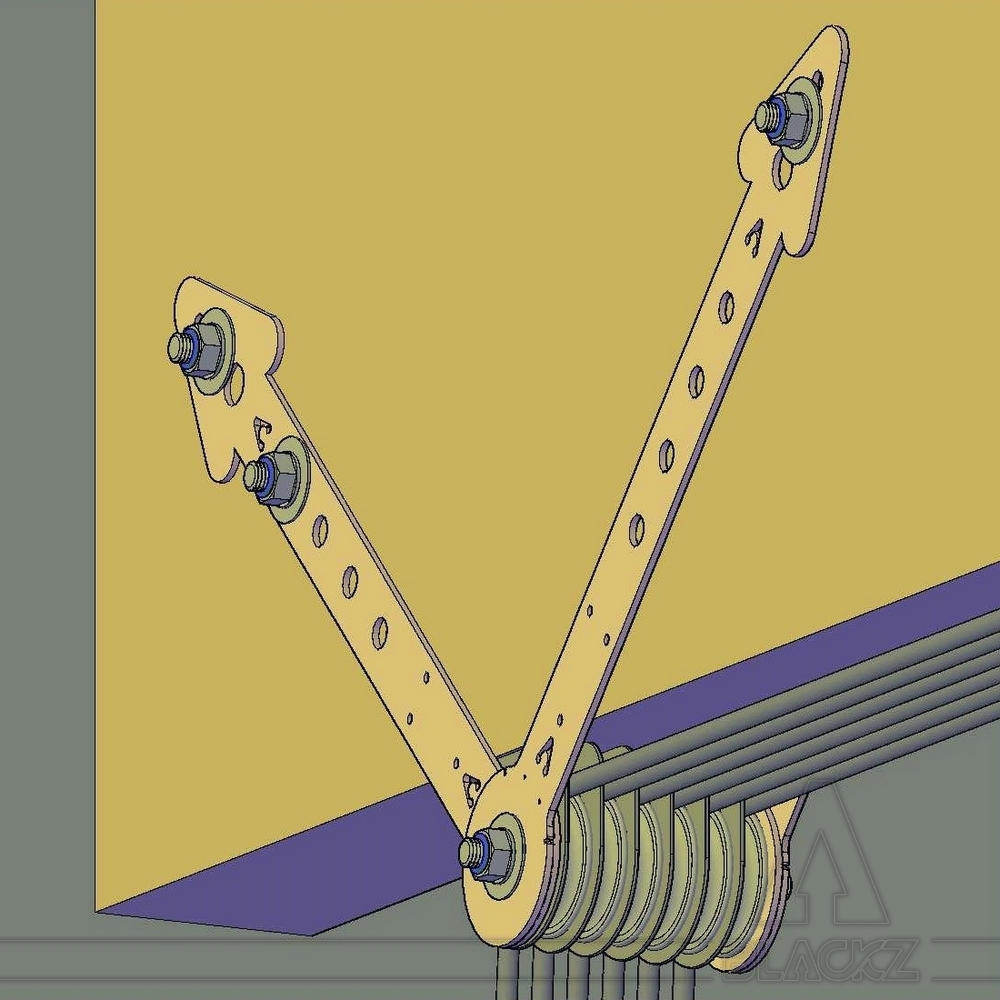

Pièces d'ancrage en forme de V en acier destinée au renvoi des cordages
ou à des accroches directes sur les plaques latérales.

Accroche Acrobatique pour Poutres en Bois avec Poulies destinée à la pratique acrobatique et aux Arts du Cirque.

Adaptées à la réalisation de longes.

CMU / WLL = 750 daN (kg)

Incluant plusieurs poulies de renvoi, dépendant du nombre de pièces d'accroche acrobatiques sur poutre en bois qui sont installées avec.

Certification :

Certificat CE pour les usages acrobatiques.

Charge Utile :

CMU = WLL = 750 daN (kg) verticalement ou à moins de 45° de déviation dans le plan des plaques et des poulies. Les déviations en dehors du plan des plaques et des poulies est interdite au-delà de 5° d'angle.
Cette Charge Maximale d'Utilisation est locale ET globale ET simultanée. C'est-à-dire que 750 daN peuvent être appliqués sur un plaque avec trou ou sur l'autre, ou sur le tube central et ses poulies. Mais que le global ne doit pas dépasser 750 daN également. Donc vous pouvez appliquer par exemple une charge de 300 daN sur une poulie, une charge de 250 daN sur une plaque et de 200 daN sur l'autre, en même temps. Le global ne doit pas dépasser 750 daN simultanément.
Pour connaître ces charges, tenir compte de vos angles de déviation et des cumuls de charges dans la poulie. (voir schémas)

Charge de Rupture :

La plaque présente un coefficient d'utilisation de 4. C'est-à-dire qu'elle offre une rupture minimale supérieure à 3000 daN dans toutes les directions autorisées.
Assurez-vous de la résistance propre de la poutre au paravent.

Installation :

Installation par perçage et prise en sandwich de la poutres en bois.
Montage facile. Nécessite 3 percements traversants par accroche.
Nécessité de connaître la largeur de la poutre (l'épaisseur).

Construction réalisée par nos soins à la largeur de la poutre concernée sur demande. Si cette largeur n'est pas annoncée, CATS fourni un produit basé sur une largeur de 200 mm, que l'installateur recoupera suivant ces besoins. La coupe est à effectuée sur 4 tiges filetés M16 et sur un tube de Ø 50 x 2 mm en acier. (les explications sont dans la notice.)
Le produit est fourni prêt à poser : avec Vis et Ecrous. Le serrage doit être réalisé dans la gamme de couple adaptée (50 Nm). Utiliser une clef dynamométrique ou un moyen adapté.

Renvois d'agrès :

Utiliser toute corde adaptée à vos usage entre 3 et 12 mm de diamètre. (cordages non inclus)
Pour la remontée de cordages en fin de session, un lest de 5 à 10 kg est nécessaire.
Ces poulies sont destinées à faciliter le passage de la corde dans les accroches mais ne sont pas conçues pour un excellent rendement. Elles permettent de manipuler les cordes vers le haut et vers le bas avec les sacs de lest ou le poids des agrès (maximum 40 daN) mais ne sont pas conçues pour lever et descendre les personnes. Dans ce cas, utiliser une poulie classique accrochée à la plaque perforée latérale.
De même pour les longes : Pour les longes à faible vitesse (usages quasi statiques) : équilibre, main à main, trapèze fixe, etc. l'usage des poulies intégrées est autorisé. Pour les longes induisant de plus grandes vitesses : bascule, balançoire, trampoline, ballant, etc. l'usage des poulies intégrées n'est pas adapté.
Les renvois d'agrès nécessitent généralement un point fixe au niveau du mur ou du sol pour pouvoir connecter la terminaison du(des) cordage(s).

Utilisation Acrobatique :

Compatible avec l'usage des émerillons.
Incompatible pour du grand ballant en accroche directe. Si nécessaire, passer par une barre d'écart avec roulements ou choisir d'autres produits dans la gamme.

Finitions :

Couleur standard : Noir.
Couleurs spéciales sur demande (gratuite à partir de 10 pièces).
Produit livré avec deux plaques latérales perforées.
Produit livré avec une poulie sur le tube central et ses plaques anti-dégorgement.
Autres kits de poulies et de plaques compatibles disponibles dans la gamme.

Fiche technique :

- CMU verticale : 750 daN (kg)

- CMU en angle : 750 daN (kg) jusqu'à 45°

- Largeur de poutre minimale : 70 mm

- Largeur de poutre maximale : 300 mm

- Cordages compatibles : Ø 12 mm maximum (non inclus)

- CE : Oui

- Coefficient d'utilisation : 4

- Rupture : Supérieure à 3000 daN (kg)

- Matière : Acier

- Peinture : Thermolaquage

- Couleur : Noir

- Fabricant : CATS Engineering

- Hauteur de l'accroche acrobatique : 65 mm sous la poutre

- Hauteur minimum de la poutre : 340 mm

- Largeur de l'accroche : 795 mm
