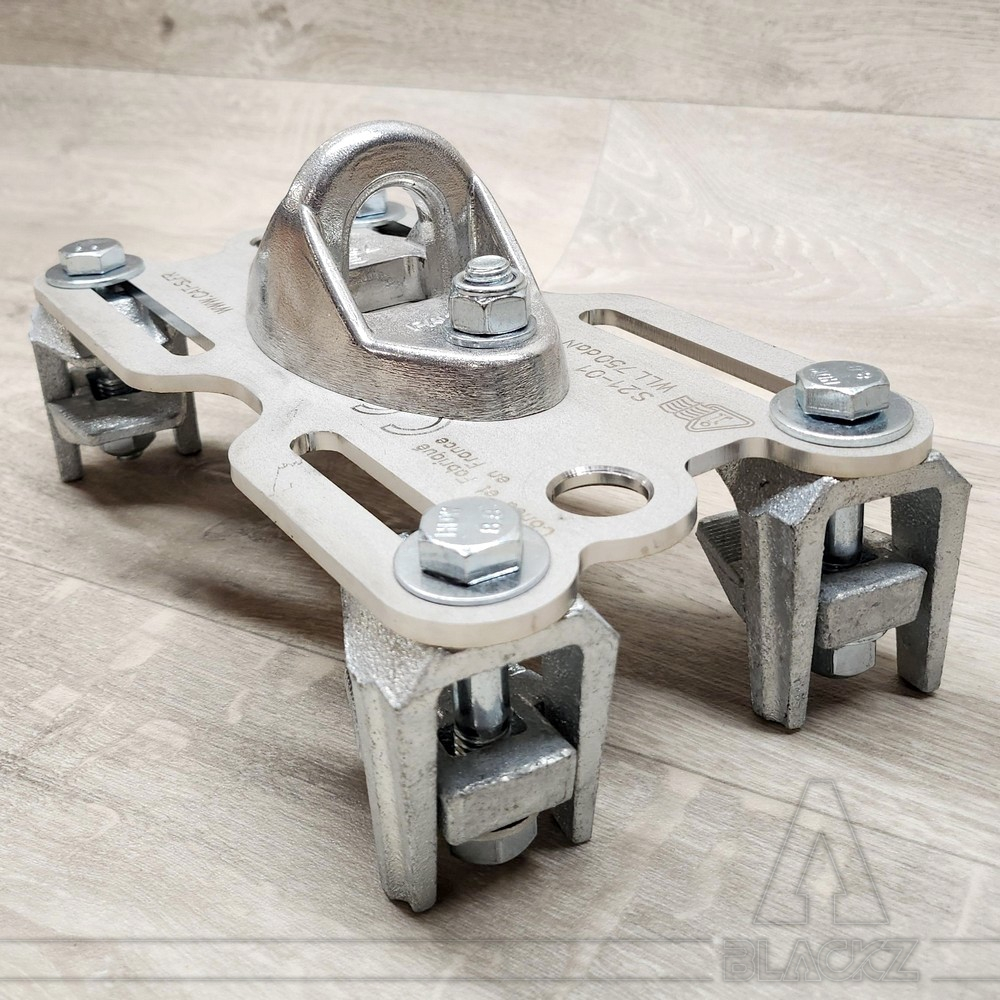

Accroche Poutres Acier MK3

Plaques d'ancrage en acier inoxydable destinée aux accroches des agrès acrobatiques aériens et des longes.

Ces plaques sont pratiques, rapides à installer et s'adaptent à toutes les poutres métalliques de 64 à 220 mm de largeur.

Bien meilleures que les griffes d'ancrages classique en forme de coeur, elles sont certifiés pour les charges dynamiques acrobatiques

et elles acceptent les forces en angles à 45° dans toutes les directions. Ce qui constitue une première sur le marché.

Accroche Acrobatique pour Poutres en Acier en I et en H destinée à la pratique acrobatique et aux Arts du Cirque.
Adaptées à la réalisation de suspensions d'agrès, de renvois par poulies et d'accroches de longes.

Le modèle MK3 a été optimisé pour permettre l'installation sur des poutres aussi larges que 220 mm (IPE 600 par exemple) ou aussi étroites que 64 mm (IPE 120 par exemple).
Elles sont compatibles avec toutes les poutres en I ou en H telles que IPN, IPE, HEA et HEB.

CMU = Charge maximale d'utilisation = 750 daN (kg)

Certification :

Certificat CE pour les usages acrobatiques.

Charge Utile :

CMU = WLL = 750 daN (kg) verticalement ou à moins de 10° de déviation.
CMU = WLL = 500 daN (kg) pour les angles compris entre 11° et 45°.

Charge de Rupture :

La plaque présente un coefficient d'utilisation de 4. C'est-à-dire qu'elle offre une rupture minimale supérieure à 3000 daN (kg).

Installation :

Installation non destructive par serrage des poutres existantes.
Montable et démontable facilement. Ne nécessite aucun percement.
Adaptable aux poutres de 64 mm à 220 mm de largeur de semelle. (nouveau modèle MK3)
Le produit est fourni prêt à poser : avec Vis et Ecrous.
Le serrage doit être réalisé dans la gamme de couple adaptée (entre 65 et 75 Nm). Utiliser une clef dynamométrique ou un moyen adapté.

Utilisation Acrobatique :

Compatible avec l'usage des émerillons et des poulies.
Incompatible pour du grand ballant en accroche directe. Si nécessaire, passer par une barre d'écart avec roulements ou choisir d'autres produits dans la gamme.

Finitions :

Couleur standard : Gris argenté.
Couleurs spéciales sur demande (gratuite à partir de 10 pièces).

Fiche technique :

 * CMU verticale : 750 daN (kg) jusqu'à 10°
 * CMU en angle : 500 daN (kg) jusqu'à 45°
 * Largeur de poutre minimale : 64 mm
 * Largeur de poutre maximale : 220 mm
* Masse : 2,93 kg
 * CE : Oui
 * Coefficient d'utilisation : 4
 * Rupture : Supérieure à 3000 daN (kg)
 * Matière : Plaque en Inox - Anneaux et crapauds en Acier
 * Couleur : Gris
 * Fabricant : CATS Engineering
 * Hauteur : 140 mm au total
 * Hauteur perdue sous la poutre : Le point d'accroche est situé seulement 58 mm sous la poutre.
