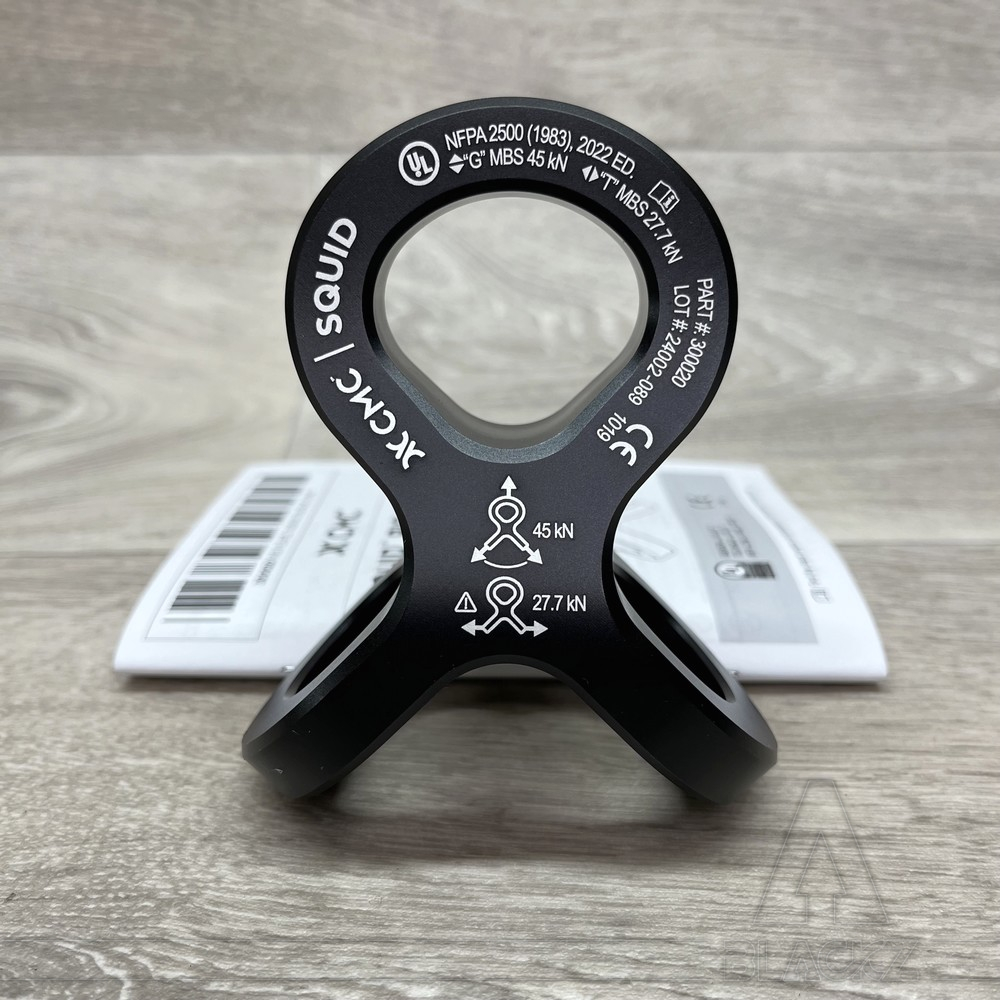

SQUID - Bloc d'amarrage 3D

CMC innove et complète la gamme des plaques d'amarrage 3D.

Ce grand bloc est simple et extrêmement solide, même dans les directions de forçage latérales.

4500 kg (daN) dans les directions principales et 2770 kg (daN) en latéral sur les parties basses.

Le SQUID est avant tout conçu pour pouvoir aligner deux descendeurs en parallèle sans que leurs poignées ne se gênent, mais sa polyvalence est énorme et de nombreuses autres applications viendront des innovations des utilisateurs.

Dans les secteurs du divertissement et des disciplines acrobatiques aériennes, ce bloc d'ancrage 3D trouvera naturellement sa place pour les besoins de pattes d'oie, de suspensions en Y et de haubanages 3D.

Description

Le SQUID est une solution innovante pour les systèmes de doubles lignes porteuses (sauvetage, tyroliennes...) et les applications de répartition des charges.

Sa conception multi-directionnelle comporte un grand point de fixation pour un ancrage redondant (double ou triple mousqueton possible) et deux points perpendiculaires pour une grande liberté de mouvement de chaque élément par rapport aux autres et un alignement optimal.

Le bloc peut reprendre efficacement deux appareils en parallèle flanc contre flanc (descendeurs, poulies, bloqueurs...) pour une bonne redondance et une meilleure répartition des charges. La largeur qu'il crée est optimale pour permettre une manipulation synchronisée des poignées de descendeurs.

Le SQUID est grand et ses très larges points de connexion permettent un large éventail de méthodes de connexion et géométrisation de la solution technique. Les modifications et les reprises de tension sont facilitées par la place libre pour d'autres connecteurs.

Le SQUID est marqué CE, classé à usage général NFPA pour des configurations spécifiques, y compris TTRS, et classé à usage technique NFPA lorsque les points secondaires sont directement séparés les uns des autres.

Caractéristiques

* Plaque d'amarrage multidirectionnelle 3D avec points de fixation perpendiculaires
* Optimise l'alignement des appareils pour les systèmes redondants de lignes porteuses parallèles
* Permet un contrôle par un seul opérateur pour une meilleure répartition des tensions
* Favorise une connexion/déconnexion fluide des équipements
* Permet aux composants de se déplacer librement et de s'orienter vers la charge
* Réduit les déplacements et les flèches en cas de rupture d'une des lignes ou d'un ancrage
* Crée automatiquement une division par 2 des charges pour une plus grande résistance et une répartition parfaite
* Très adapté à la suspension des civières de secours de type GRIMP
* Accepte les textiles et une variété de méthodes de connexion pour un gréement polyvalent
* Fournit de grands points de diffusion des lignes pour la construction de systèmes redondants
* Le trou principal accepte jusqu'à 4 mousquetons
* Les trous secondaires acceptent jusqu'à 2 mousquetons
* Aluminium de qualité aéronautique simple et solide, sans pièces mobiles
* Solide, compact et léger pour de multiples applications

Spécifications

* Réf : 300020
* Poids : 240 g
* Matériau : aluminium
* Couleur : noire
* Dimensions : 104 x 84 x 51 mm
* Diamètre du grand trou : 36 x 39 mm
* Section au sommet du grand trou : 12.7 x 13 mm
* Diamètre du petit trou : 27 x 31 mm
* Section au sommet du petit trou : 12.2 x 12 mm
* Normes : NFPA G - Configurations spécifiques NFPA T
* Normes : Europe : PPE-R / RFU 11.114 version 01
* Certifié CE : Oui
* CmR : axe principal : 45 kN (4500 kg)
* CmR : axe secondaire : 27,7 kN (2770 kg)
