Plaque ronde d'ancrage au sol - Grande

Plaque multi-ancrages ronde à placer au sol.

Modèle polyvalent destiné aux usages acrobatiques : Haubanages, longes, renvois d'agrès et systèmes de levage.

Conçue pour le #GréageAcrobatique.

CATS Engineering propose une multitude de solutions pour les ancrages acrobatiques et les Arts du Cirque.
Ces produits sont principalement destinés aux écoles de cirque et au studios de répétitions permanents qui ont besoin de s'équiper avec des ancrages solides, ergonomiques, fiables et certifiés.

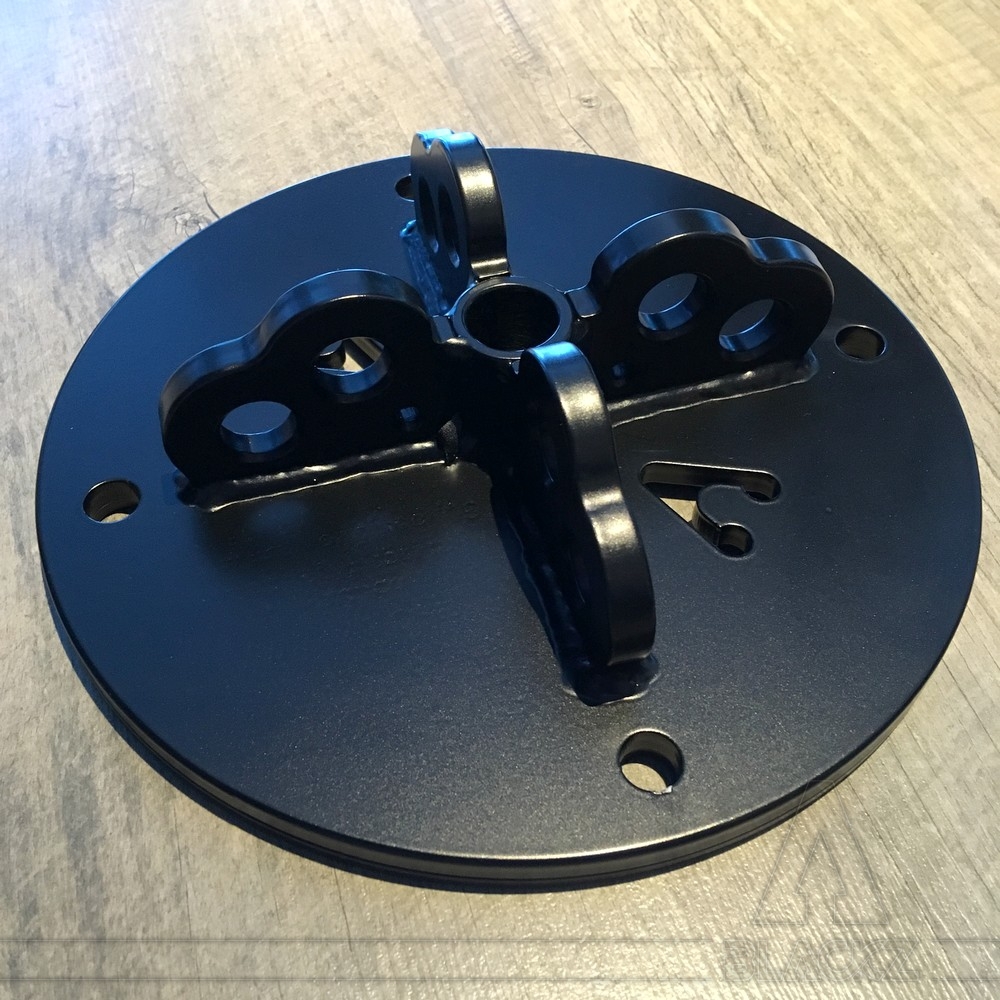

Plaque ronde multi-accroches :

Cette plaque ronde multi-ancrage est devenu un standard pour les amarrages au sol et les renvois d'agrès.
Elle a été initialement développée pour les points fixes des longes de sécurité des agrès aériens (trapèze ballant, corde volante, etc.),
mais elle est vite devenue indispensable pour d'autres demandes :
 * Les renvois d'agrès avec ou sans système de mouflage
 * Les haubans des agrès démontables tels que les Mâts Chinois
 * Les haubans des agrès générant de fortes tensions tels que les Fils de Fer

Avantages :

Elle a donc été améliorée est redessinée au fil du temps afin d'être :
 * Plus solide : Résistance à la rupture au-delà de 6000 kg (daN) - Charge Maximale Utile de 1500 kg (daN) effectifs en usage quotidien
 * Plus polyvalente : 8 ancrages disponibles acceptant chacun une manille 2 t
 * Plus pratique : Fixation possible par un trou central avec une seule vis de M20 ou sur les bord par 4 vis de M12
 * Plus ergonomique : Sa forme et  sa fixation centrale unique la rendent facile à monter, démonter et à stocker rapidement
 * Plus sécuritaire : Ses trous de taille 18 mm permettent de libérer les mouvements des mousquetons pour qu'ils s'orientent naturellement
 * Plus protectrice : Elle est compacte est arrondie de manière à limiter les risques de blessure et les obstacles au sol
 * Plus interchangeable : Les trous M20 dans le sol peuvent recevoir cette plaque ou un anneau articulé rotatif CMU 2500 kg (daN)
 * Plus intelligente : Elle permet de fixer directement les petites ficelles de retour de commandes ou de rappels d'agrès (petits trous 6 mm)
 * Plus tolérante : Sa rondelle d'embase en sur-épaisseur permet de marquer les sols techniques de manière uniforme et répartie, quelle que soit l'orientation de la plaque
 * Plus adaptée : Pour les mouflages avec déviation horizontale, la plaque gère bien la présence de deux poulies simples à la place d'une poulie double (éviter les frictions)
 * Plus compatible : Les trous acceptent directement une Manille Lyre Autobloquante 6 ou 8 mm de chez WICHARD, ce qui vous permet d'y placer directement vos poulies
 * Toujours aussi fiable : Ce produit est certifié CE pour les usages acrobatiques et est accompagné de schémas d'utilisation

Position :

Cette plaque a été initialement conçue pour être posée au sol.
Mais elle pourrait également être placée sur un mur ou au plafond.
Assurez-vous toutefois de ne pas risquer de la faire tourner et de desserrer la vis centrale.

Spécifications :

 * Diamètre extérieur : 240 mm
 * Hauteur au-dessus du sol : 67 mm
 * Diamètre des 8 trous principaux : 18 mm
 * Diamètre des 4 petits trous pour cordelettes : 6 mm
 * Masse : 450 g
 * Matière : Acier + Peinture cuite thermolaquée
 * Couleur : Généralement stockée en NOIR
 * Pour les autres couleurs sur demande, merci de nous contacter
 * Tarifs spéciaux sur demande pour 6 pièces et plus

Résistance :

 * CMU : 1500 kg (daN) au global
 * CMU : 1500 kg (daN) par point dans toutes les directions à la verticale et vers l'extérieur (voir schéma dans les images)
 * Les points centraux sont optimisés pour les tractions plutôt verticales
 * Les points extérieurs sont optimisés pour les tractions plutôt horizontales
 * Possibilité de tirer horizontalement dans des directions opposées
 * Tolérance de traction hors du plan des plats en acier de + ou - 15°

Rotation de la plaque :

Lors de l'utilisation d'une vis centrale M20, la plaque est susceptible de tourner sur elle-même pour s'orienter dans l'axe de l'effort.
Ce comportement est plutôt positif car il permet à la plaque de travailler dans la bonne direction.

Conseils d'Utilisation :

Cette plaque peut être Installée à partir :
 * de goujons d'ancrages (exemple 4 x Goujon M12 x 100 mm de qualité)
 * ou des techniques de chevilles chimiques (4 tiges M12 ou 1 tige M20 au centre)
 * ou de boulons classiques (dans un support percé ou adapté)
 * ou de vis combinées à des douilles femelles de type Hilti HIS qui permettent de retirer les plaques sans obstacle dépassant du sol
 * ou de toute autre technique de fixation qui utiliserait les trous prévus à cet effet : le trou central M20 ou les trous extérieurs M12
Dans tous les cas, il appartient à l'installateur et à l'exploitant de s'assurer de la résistance de leurs supports et de leurs fixations.

Les couples de serrage peuvent être variables suivant vos technologies et votre support.
Dans des circonstances classiques, ces couples sont de :
 * 150 Nm sur la vis centrale M20 à + ou - 10 Nm
 * 50 Nm sur les vis ou goujons M12 à + ou - 5 Nm

 * Afin de bien résister aux efforts, la plaque doit être bien plaquée sur son support
 * Le support doit être plat afin que la plaque appuie bien sur toute sa surface de contact extérieure
 * La rondelle inférieure en sur-épaisseur a été créée pour optimiser l'appui extérieur de la plaque et éviter les points durs dans la zone centrale

 * Utilisez toujours de la visserie de qualité (Minium qualité 8.8 pour les vis et les écrous)
 * Assurez-vous de l'adéquation de votre support (matière, résistance, etc.)
 * Assurez-vous de l'adéquation de vos techniques de fixation (chevilles chimiques, mécaniques, boulons, etc.)
 * Vérifiez régulièrement vos équipements et au minium une fois par an selon les obligations des accessoires de levage
