TERRADAPTOR kit Monopode

Le tripode TerrAdaptor est le kit de structure portable le plus polyvalent et modulable dans sa forme.
Il est destiné aux installations complexes de cordages dans les milieux naturels, du secours et de l'industrie.

De part son concept ultra-adaptable, toutes les pièces du kit s'ajustent et s'articulent comme un LEGO.
... à vous d’imaginer les solutions qu'il vous apportera !

Votre centre de compétence BlackZ et ses partenaires seront heureux de vous accompagner pour la prise en main de ces équipements :
Expertise, Analyse Technique, Formations, Méthodologie et adaptation de pièces custom.

Produit visé :

Dans la gamme TERRADAPTOR qui est entièrement disponible chez BlackZ.shop, le produit correspondant à cette fiche est :

KIT COMPLET DE TYPE MONO-PODE
Ce kit permet de constituer un mât de support seul. Il devra être soutenu et haubané pour pouvoir être stable.

Description générale de la gamme :

Le TerrAdaptor est un portique polyvalent destiné principalement aux opérations d'accès difficiles tels que les travaux sur cordes, les secours par cordes et les levages en situation complexe.
A la base, il est conçu pour les opérations de sauvetage en milieux périlleux (techniques GRIMP), mais il peut être utilisé dans toute la gamme des besoins allant des levages techniques pour des opérations de maintenance aux besoins de sécurité et d'ancrages antichute (norme EN 795).

Les qualités principales de ce type de portiques sont la rigidité, la solidité, légèreté, la facilité d'utilisation et l'adaptation aux contraintes du site.
En plus de ces qualités importantes, le TerrAdaptor se distingue particulièrement par son très grand potentiel de modularité :
* La gamme est étendue, de nombreuses pièces sont livrées dans le kit de base et toutes les pièces s'adaptent entre-elles
* Les pièces peuvent se monter dans plusieurs positions à la manière d'un LEGO afin de multiplier les possibilités techniques et de s'adapter à la géométrie de l'intervention
* La tête articulé exclusive permet de changer les angles des pieds et offre des possibilités uniques
* Le débordement des tubes au-delà de la tête articulée permet de la placer très bas et de créer des déports
* Le décalage des tubes sur la tête permet de les croiser sans qu'il constituent des obstacles
* Les systèmes de pieds s'adaptent à de nombreuses situations : sol naturel, artificiel, appuis contre la maconnerie, fixation sur des tubes, etc.

De ce fait, le TerrAdaptor est le système normé de structure portable le plus polyvalent disponible à ce jour sur le marché.

Son rapport qualité/prix offre des possibilités techniques exceptionnelles pour les utilisateurs ayant besoin de s'adapter à des environnements complexes.

La gamme TerrAdaptor est notamment conçue pour une utilisation dans des environnements de sauvetage, industriels, et dans la nature.
Ce système novateur hautement directionnel est le résultat d’années d’expérience combinées dans la conception, l’utilisation et la fabrication d’équipements
par Pigeon Mountain Industries (PMI), Skedco et Seattle Manu-facturing Corporation (SMC).

Le système TerrAdaptor est unique parce qu’il peut être configuré comme :
* Un Mono-pode - soit un pied de support droit à haubaner
* Un Bi-pode - soit un un chevalet en A à haubaner, articulé en pied, il permet de ramener la charge au sol par basculement
* Un Tri-pode classique - posé en sol et auto-stable du fait de ses 3 points de contacts
* Un Mono-pode avec triangle d'appuis - une version modifiée du tripode permettant de créer un ancrage en face d'une ouverture en prenant appui sur le mur
* Un Quadri-pode - soit un portique à 4 pieds basé sur tête à 4 départs

En raison de l’extrême capacité de réglage du TerrAdaptor, d’innombrables configurations non standards sont disponibles,
à base d'angles très plats et d'horizontales non disponibles avec d’autres systèmes de trépied sur le marché.
Grâce à un réglage indépendant des angles de tête et des composants interchangeables,
TerrAdaptor s’adapte à votre environnement de travail, que ce soit en milieu rural, urbain, secours, industriel ou en espace confiné.

La capacité d'ajuster l'angle de la tête dans plusieurs directions est entièrement exclusive au TerrAdaptor.
Cela permet à la tête de rester à niveau même lorsque le terrain ne l'est pas.
Une tête de niveau aide à garder les accroches d'équipements propres, sûres et organisées.

Plusieurs configurations du système d'ancrage portable TerrAdaptor peuvent être construites à partir des divers composants du système standard.
Chaque situation est unique et la sécurité ultime du système repose sur les connaissances et la formation de ceux qui le configurent.

Kit de base :

Le kit de base s'articule autour du système de trépied TerrAdaptor (SM230100N).
Ce kit - illustré dans certaines photos - comprend toutes les pièces nécessaires pour assembler un trépied symétrique standard qui permet d'atteindre une hauteur d'environ 3 m.
Il permet aussi de créer :
* un bi-pode en A (avec ou sans bras de déport)
* ou un bi-pode en A + un mono-pode
* ou deux mono-podes en I
* ou un mono-pode avec un V d'appui mural

Le système est livré et emballé dans trois sacs rembourrés et compacts qui facilitent les départs en intervention et permettent de très bien ranger et protéger les composants.

Contenu du Kit :

* 1 Tête articulée de type trépied à 3 plats de départs (appelés "demi-plaques" dans le manuel)
* 2 départs de pied excentrés avec leurs 3 goupilles de verrouillage (appelés "clameaux décalés" dans le manuel)
* 1 départ de pied centré avec ses 3 goupilles de verrouillage (appelé "clameau centré" dans le manuel)
* 3 kits complets de pieds télescopiques (appelés "jambes", "tubes perforés" et "mi-tubes" dans le manuel)
* 3 récepteurs de pied (appelés "adaptateurs modulaires de pieds" dans le manuel)
* 3 pieds en arc de type "Rocker" (appelés "pieds à bascule" dans le manuel)
* 3 cordes de liaisons des pieds et leurs maillons rapides (appelées "câbles de retenue de la jambe" ou " Corde d'entrave" dans le manuel)
* 1 Goupille de fixation principale (pour le bas de la tête) (appelée "goupille d'attache principale" dans le manuel)
* Un ensemble de goupilles beta (appelées "goupilles fendues" dans le manuel)
* 12 Goupilles de couplage de pied (appelées "goupilles d'accouplage" dans le manuel)
* 2 Tourelles d'ancrage multi-trous avec 1 goupille d'accouplement chacune (appelées "bagues d'arrimage" dans le manuel)
* 1 Sac pour la tête et les accessoires
* 2 Sacs pour les pieds
* 1 Guide d'utilisation

Spécifications :

* Masse totale : 40,8 kg
* Charge de rupture CmR / MBS : 3600 kg (daN)
* Équivalent de la CMU (Coef. 4) : 900 kg (daN)
* Normes : NFPA 1983 G - 2017 (certified. MBS: 36 kN) & EN 795 - 2012 (ancrage antichute : charge statique de 1000 daN)
* Produit CE
* Fabriqué aux USA

Autres kits et Options :

Pour faire la transition du Tri-pode de base vers un Quadri-pode, vous pouvez acheter le kit de compléments TerrAdaptor Quadpod kit de complément (230105).
Ce kit fournit le quatrième pied et les pièces de fixation nécessaires pour modifier la tête et transformer votre trépied en quadri-pode.

Contenu du Kit :

* 1 plats de départ supplémentaire pour la Tête articulée
* 1 départ de pied centré avec ses 3 goupilles de verrouillage
* 1 kit complet de pied télescopique avec récepteur de pied
* Les Goupilles de couplage de pied
* 1 pied en arc de type "Rocker"
* Masse : 11 kg

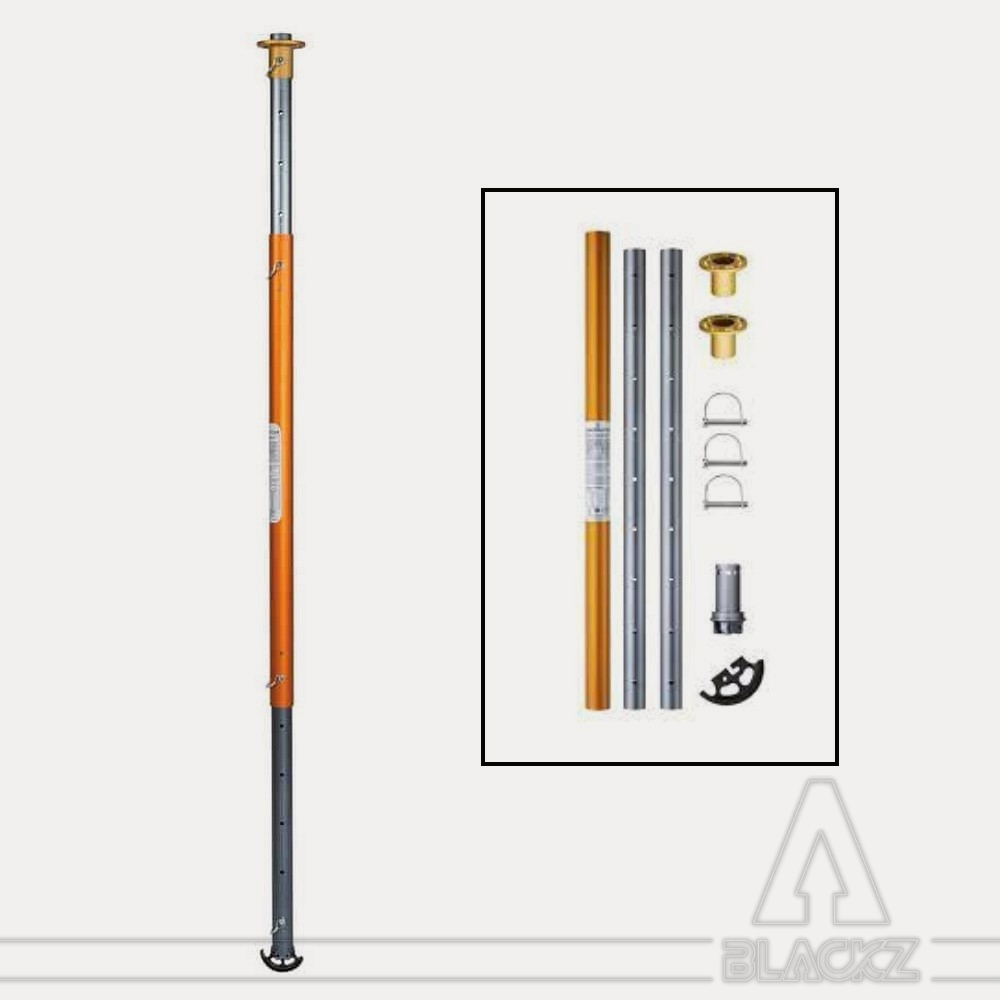

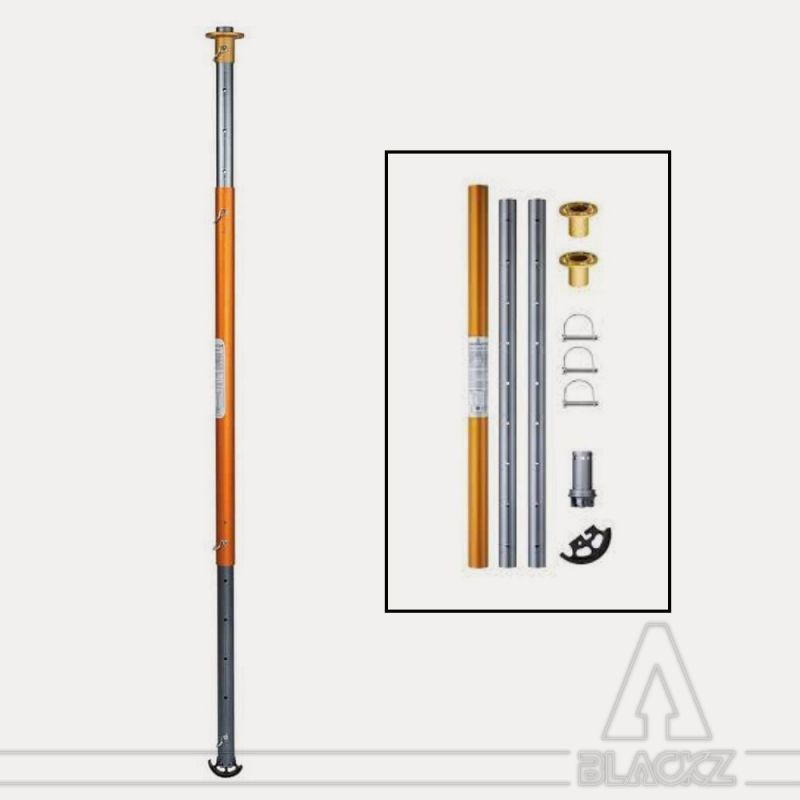

Si vos besoins sont assez simples et qu'un seul poteau haubané (mono-pode en I) peut suffire pour votre besoin, vous pouvez acheter le TerrAdaptor Gin Pole Kit (230106).
Ce kit comprend un mono-mat complet pour atteindre environ 3 m de hauteur réglable.

Contenu du Kit :

* 1 kit complet de pied télescopique avec récepteur de pied
* 1 pied en arc de type "Rocker"
* 2 Tourelles d'ancrage avec 1 goupille d'accouplement chacune
* Les Goupilles de couplage de pied
* 1 plaque d'attache pour le pied
* Masse : 10,6 kg

Pour ceux qui rencontrent généralement des environnements nécessitant plus de 3 m de hauteur,
des pièces supplémentaires d'extension de pieds (environ 1,3 m de longueur) peuvent être achetées individuellement pour cet usage.
Cette pièce peut également être utilisée pour fournir une jambe d'appui extra longue pour les configurations avec appuis horizontaux.

Des pieds plats articulés par une rotule sphérique sont également disponibles en option. Vendu à l'unité sous la référence : TerrAdaptor Articulating Foot - Black (230530) - voir photos.
Le nouveau pied articulé pivote sur une rotule en acier inoxydable. Pour des angles de jambes extrêmement larges, le pied peut pivoter de 90 degrés vers la position à plat.
Caractéristiques principales : Le tampon en caoutchouc permet une utilisation sur des surfaces telles que le béton - Le pied peut être fixé à une surface avec des vis, des boulons ou des petites pinces (piquet) - Le pied peut être attaché ou connecté à d'autres objets à l'aide de trois grands trous.

Des pieds pointus sont également disponibles en option. Vendu à l'unité sous la référence : TerrAdaptor Talon Foot - Black (2305310) - voir photos.
Le pied "Talon" comprend deux pointes et un creux qui permettent aux pieds d'être perchés sur les bords des murs et des passerelles, ou ils peuvent également être attachés solidement aux tuyaux, poutres et rails.
Les pointes en acier du pied peuvent être affûtées ou remplacées.
Caractéristiques principales : les points de connexion sont toujours accessibles lorsque les pointes sont complètement engagées - La pointe plus longue pénètre profondément pour un placement sécurisé - La pointe plus courte offre une sécurité supplémentaire contre les mouvements du pied. Le creux central est très pratique pour les appuis sur des tubes rond (échafaudages), en complément d'un brêlage de cordelette.

Des points d'ancrage rapides et amovibles sont également disponibles pour s'adapter aux tubes gris. Vendu à l'unité sous la référence : TerrAdaptor Quick Lash (230370) - voir photos.
Cet arrimage rapide a été conçu pour fonctionner exclusivement sur le tube gris comme point d'ancrage. Avec le QuickLash, les utilisateurs pourront désormais installer un point d'ancrage auxiliaire avant, pendant ou après l'installation.
Connectez simplement le QuickLash en insérant la goupille à dégagement rapide et vous obtenez une attache simple ou multidirectionnelle haute résistance.
Ce nouveau QuickLash est idéal pour attacher des poulies ou d'autres équipements pour faciliter les arrimages, les redirections et/ou les arrimages.
Rapide, facile et haute résistance font de cet accessoire un incontournable pour toutes les équipes de secours qui ont appris à aimer le TerrAdaptor.
Caractéristiques principales : se fixe aux tubes gris avant, pendant ou après la configuration du TerrAdaptor - Point de connexion pour une attache unidirectionnelle ou multidirectionnelle
- Peut être fixé à l'intérieur de la jambe et utilisé pour attacher le TerrAdaptor pour plus de stabilité
- Peut être utilisé comme point de fixation pour suspendre des poulies ou d'autres engins - Peut être fixé au point de connexion du pied
* Résistance de 3000 kg (daN) lorsqu'elle est chargée directement le long de l'axe principal (dans le plan de rotation de sa fixation)
* 1500 kg (daN) lorsque la force est tirée sur le côté à 90 degrés (en dehors de ce plan)

Une plaque adaptation pour l'installation d'un Winch de traction HARKEN est également disponible en option.
Cette plaque ce monte le long d'un pied gris au choix et permet de hisser la charge à l'aide de la manivelle du treuil.
Le nouveau système de treuil de cabestan (winch de voile) se monte sur n'importe quelle section de tube de jambe grise dans n'importe quelle position sur le TerrAdaptor.
Un guide-corde en acier inoxydable garantit que la corde entre dans le treuil à l'angle correct pour une meilleure tenue mécanique.
Les points d'attache à l'avant et à l'arrière du support peuvent être utilisés pour fixer des bloqueurs tels qu'un coulisseau ou un prusik.
Caractéristiques principales : Fabriqué en aluminium anodisé - Comprend un winch "self-tailing" à deux vitesses Harken® 40.2ST - Guide de câble en acier inoxydable - Conçu pour fonctionner avec des dispositifs de capture de progression.
Plaque large pour winch + Winch Harken 40.2ST : ref 230552
Plaque large pour winch seule : ref 230551

Une plaque polyvalente adaptation pour l'installation d'un treuil de traction TRACTEL ou DBI-SALA est également disponible en option.
Cette plaque ce monte le long d'un pied gris au choix et permet de hisser la charge à l'aide de la manivelle du treuil.
Le nouveau support de treuil standard est pré-taraudé pour le montage de la plupart des treuils de travail à câble Tractel et DBI/Sala.
De plus, d'autres modèles de treuils à câble ou à câble peuvent être montés conformément aux instructions du fabricant. Il peut être monté sur n'importe quelle section de tube de jambe grise.
Principales caractéristiques : des points d'attache sont inclus pour l'utilisation d'appareils de capture de progression - Aluminium anodisé
Plaque polyvalente pour winch seule : ref 230550

Pour l'usage des treuils à câble métallique, une poulie de tête (réa) est également disponible en option. Ref 230360.
L'ensemble de poulie de câble en acier est spécialement conçu pour être utilisé avec le support de treuil à câble TerrAdaptor qui vous permet d'utiliser de nombreux systèmes de treuil à câble couramment utilisés.
Cette poulie de câble (réa) est un connecteur sans soudure maintenant les cotes de résistance NFPA lorsqu'il est utilisé dans les multiples configurations certifiées NFPA TerrAdaptor.
REMARQUE : Bien que cette poulie puisse être utilisée avec une corde OU un câble, elle ne doit pas être utilisée de manière interchangeable. Une fois le câble passé dans la poulie, il ne doit pas être utilisé pour le câble.
Caractéristiques principales : Roulements à billes scellés en acier allié trempé et zingué - Prend en charge un câble ou une corde jusqu'à 1/2" (12 mm) de diamètre - Compact et facile à utiliser.

En cas de besoin, toutes les autres pièces peuvent être remplacées et achetées séparément. Merci de nous contacter dans ce cas.

Résistance et Stabilité :

Dans toutes les configurations validées, la résistance mécanique du Terradaptor est toujours égale ou supérieure à 3600 kg (daN) à la rupture.

Mais elle est souvent supérieure en fonction de la forme et de la configuration utilisée.
Pour des configurations très basses du tripode, cette charge peut monter jusqu'à 5500 kg (12200 lbs).

Exemples de résistances à la rupture de pièces ou de trous individuel.le.s :
* Bague d’arrimage – trou unique 4 500 lbf. (20 kN)
* Bague d’arrimage – trous face-à-face 5 600 lbf. (25 kN)
* Pied à talon 6 744 lbf. (30 kN)
* Pied à bascule 6 744 lbf. (30 kN)
* Adaptateur de pied articulé 6 744 lbf. (30 kN)
* Arrimage rapide – traction droite 6 744 lbf. (30 kN)
* Arrimage rapide – traction latérale 3 372 lbf. (15 kN)
* Attaches de treuil 6 744 lbf. (30 kN)
* Points d’attache de tête auxiliaires 8 000 lbf. (36 kN)
* goupille principale 13 000 lbs (58 kN)

La notice d'utilisation détaille assez précisément les formes possibles, les trous de connexion à utiliser pour les angles et les pieds télescopiques et les résistances attendues pour ces configurations.
Il est donc important de se reporter à la notice pour connaître les détails exacts de résistance en fonction de la configuration choisie.

Néanmoins, la résistance et la stabilité peuvent bien évidement être affectée par nombreux facteurs tels que la solidité des supports et du sol, sa nature et ses dénivellations, la bonne tenue des entraves des pieds, les angles de tractions, etc.

Formation :

Ce produit étant hautement polyvalent, ses usages peuvent être variables et compliqués à apprécier correctement.
Le fabriquant préconise donc une formation spécifique à l'usage de ces équipements.
